Macam - Macam Kunci Momen / Torque Wrench Lengkap Soal Pilihan Ganda

KUNCI MOMEN

Kunci momen (torgue wrench) digunakan untuk mengukur gaya punter pada baut dan mur agar mencapai momen kekencangan tertentu. Jenis kunci momen yang ada terdiri atas model deflecting beam (batang jarum), model dial indicator, dan model setting micrometer. Kunci momen model deflecting beam, menunjukkan besar ukuran momen kekencangan oleh sebuah batang penunjuk. Batang oenunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan. Pada model lain, momen kekencangan yang diinginkan dapat diatur dengan cara menyetel ukuran kekencangan (setting micrometer) pada tangkai kunci momen. Kunci shock dengan ukuran tertentu mengencangkan baut atau mur.

Agar kunci momen dapat digunakan sesuai fungsinya, pada tahap awal pengerasan sebuah baut atau mur gunakanlah kunci biasa seperti kunci ring, pas atau shock. Kunci momen hanya dipakai pada pengerasan akhir serta mengetahui besarnya momen kekencangan yang diharapkan sesuai spesifikasi kekencangan baut atau mur. Contoh penggunaan kunci momen misalnya pada penyetelan baut kepala silinder dan baut-baut pada unit differensial (pada mobil). Penyetelan momen kekencangan baut/mur yang baik dilakukan secara bertahap sampai diperoleh momen kekencangan yang sesuai.

Cara menggunakan kunci momen adalah kepala kunci momen ditahan agar kunci shock tetap pada posisi yang benar sambil menarik gagang kunci momen searah jarum jam.

Setiap kunci momemn memiliki momen maksimum (maximum torque), yang merupakan batas tertinggi kekencangan yang dapat diukur oleh kunci momen. Agar penggunaannya sesuai dengan fungsinya dan supaya alat ini tetap awet, gunakan kunci momen dengan ukuran kekencangan di bawah batas maksimum momen kekencangannya. Untuk ukuran kekencangan baut atau mur yang lebih besar, mekanik dapat menggunakan kunci momen lain dengan momen maksimum lebih besar.





Gambar 4.0.27 Kunci Momen  (Tension Wrench) dan Skala Pembacaan
ada ujung kunci momen (dekat dengan handle kunci momen) terdapat angka-angka yang menunjukkan nilai kekencangan dari mur atau baut yang ingin dikencangkan.

Macam-macam skala kunci momen
a.    model deflecting beam (batang jarum)


Gambar 4.0.28 Model deflecting beam (batang jarum)
Kunci momen model deflecting beam, menunjukkan besar ukuran momen kekencangan oleh sebuah batang penunjuk. Batang penunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan.
b.    Model dial indicator
Kunci momen model dial indicator, menunjukkan besar ukuran momen kekencangan oleh sebuah indicator. Jarum  penunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan


Gambar 4.0.29 Model dial indicator
c.    Model Click Torque Wrench
Kunci momen model ”Click” merupakan yang paling banyak digunakan karena sangat praktis. Cara menggunakanya cukup dengan menyetel sesuai ukuran kekencangan yang diinginkan, kemudian maka kunci momen akan member tanda bunyi clik saat kekencangan baut mencapai ukuran kekencangan sesuai penyetelan.


Gambar 4.0.30 Model Click Torque Wrench
Catatan: Tidak untuk melepas baut/mur


Gambar 4.0.31 Penyetelan kunci momen



Berilah Tanda Silang (X) pada Huruf a, b, c, d atau e sesuai jawaban yang dianggap benar!

1. Kepanjangan dari SST adalah…

a. Special service tool

b. Super special tool

c. Sentral service tool

d. Special sentral tool

e. Sesial Snork Tool



2. Alat yang digunakan untuk mengukur daya puntir pada baut dan mur adalah…

a. kunci momen c. kunci punter e. Kunci Pas

b. kunci shock d. kunci inggris

3. Salah satu tujuan dari alat vacuum gauge adalah…

a. mendeteksi kadar co dari gas buang

b. mendeteksi arus pengapian

c. mendeteksi kebocoran kompresi dari katup-katup

d. mendeteksi kerusakan sensor pengisapan bahan bakar

e. Mendeteksi Udara palsu

4. Berikut Ini yang buka SST adalah

a. Oil Seal Puller

b. Universal Puller

c. Clutch Aligning Tool

d. Sliding Hammer

e. Vice

5. Sliding Hammer adalah…

a. shank logam dengan sebuah handle di salah satu ujungnya dan sebuah attachment untuk memegang part di ujung lainnya

b. adalah alat yang dipakai untuk menekan ring piston pada waktu pemasangan ring piston dan pisto ke dalam silinder

c. alat untuk membantu melepas dan memasang ring torak. Alat ini digunakan untuk memudahkan pemasangan ring torak, menghindari kerusakan atau cacat pada torak ataupun ring torak.

d. Untuk mengukur tekanan kompresi

e. untuk mengetahui tekanan penyemprotan nozzle, kebocoran nozzle dan bentuk penyemprotan (pattern)



6. Fungsi Gambar dibawah ini adalah





a. Untuk Memudahkan melebas gear

b. Untuk melepas busi

c. Sebagai menahan saat melepas roda

d. Sebagai alat untuk pencengkram ring piston

e. Untuk melepas Oil Filter

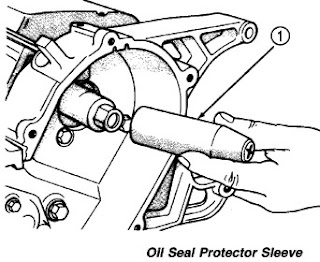

7. Gambar dibawah ini mekanik sedang memasang



a. Oil Filter

b. Fuel Filter

c. Olir Seal

d. Bearing

e. Gear

8. alat yang digunakan untuk mengukur berat jenis elektrolit dalam aki adalah

a. Hidropower

b. Arcapower

c. Hidromilimeter

d. Hidrometer

e. Heksameter

9. Pada gambar dibawah ini merupakan proses


a. Mengencangkan baut yang patah

b. Melepas baut yang patah

c. Memasang baut agar lebih kencang

d. Mengebor untuk pemasangan baut

e. Membuat ulir dalam

10. Jenis kunci momen ketika digunakan sudah mencapai batas setingan berbunyi klik adalah

a. model deflecting beam

b. Model dial indicator

c. Model Click Torque Wrench

d. Model Screw Extractor

e. Model Clamp G
